Anleitung für die Montage der Wandhalterung

Was du benötigst:

Bohrmaschine
Akkuschrauber
Steckschlüsselsatz oder Ringschlüsselsatz
Bohrer (optimalerweise Metallbohrer und Steinbohrer)
Wasserwaage
Kreuzlinienlaser (optional)
Bleistift oder anderer Stift zum anzeichnen
2x Sechskantschraube M10 x 60 oder M10 x 80 oder Bolzenanker (z.B. Fischer Faz II)
Passende Dübel (für M10 x 60 Schraube, sollte ein 10mm Dübel mit 80 mm Länge verwendet werden. Für M10 x 80 Schraube, sollte ein 10mm Dübel mit 100 mm Länge verwendet werden. Bei Verwendung eines Bolzenankers werden keine Dübel benötigt.)
2x Unterlegscheibe M10
12x M3 Schrauben (die Länge hängt vom jeweiligen Automaten ab. Wenn du auf Nummer sicher gehen möchtest, solltest du lange Schrauben (z.B. 50mm) wählen, welche dann gekürzt werden können.)
12x Sicherungsmuttern M3

1. Automat vom Strom trennen.

Trenne dem Automaten vom Strom.

2. Löcher am Automaten anzeichnen.

Halte die Wandhalterung an die Rückseite des Automaten und zeichne die 6 Löcher an. Du solltest dabei eine Wasserwaage verwenden um sicherzustellen, dass die Wandhalterung gerade ist.

Eine Wandhalterung wird links montiert und die andere rechts. Achte darauf, dass beide Halterungen parallel zueinander ausgerichtet sind. Um dies sicherzustellen, kannst du entweder einen Kreuzlinienlaser verwenden, der dir hilft, die genaue Höhe auf beiden Seiten anzuzeigen, oder die Position der Löcher auf der linken Seite genau ausmessen und diese Abstände dann auf die rechte Seite übertragen. So stellst du sicher, dass beide Halterungen exakt auf derselben Höhe und parallel montiert sind.

3. Löcher in den Automaten bohren.

Nachdem du alle 24 Löcher angezeichnet hast (2x 12) kannst du mit Hilfe einer Bohrmaschine Löcher in die Rückwand des Automaten bohren. Verwende hierfür einen einen 4mm Metallbohrer.

4. Wandhalterungen an den Automaten montieren.

Schraube die Wandhalterungen nun mit den jeweils 12 M3 Schrauben und den dazugehörigen Muttern an die Rückseite des Automaten.

5. Automat an die Wand schieben.

Nachdem die Wandhalterungen am Automaten montiert sind, kannst du den Automat wieder an die Wand schieben.

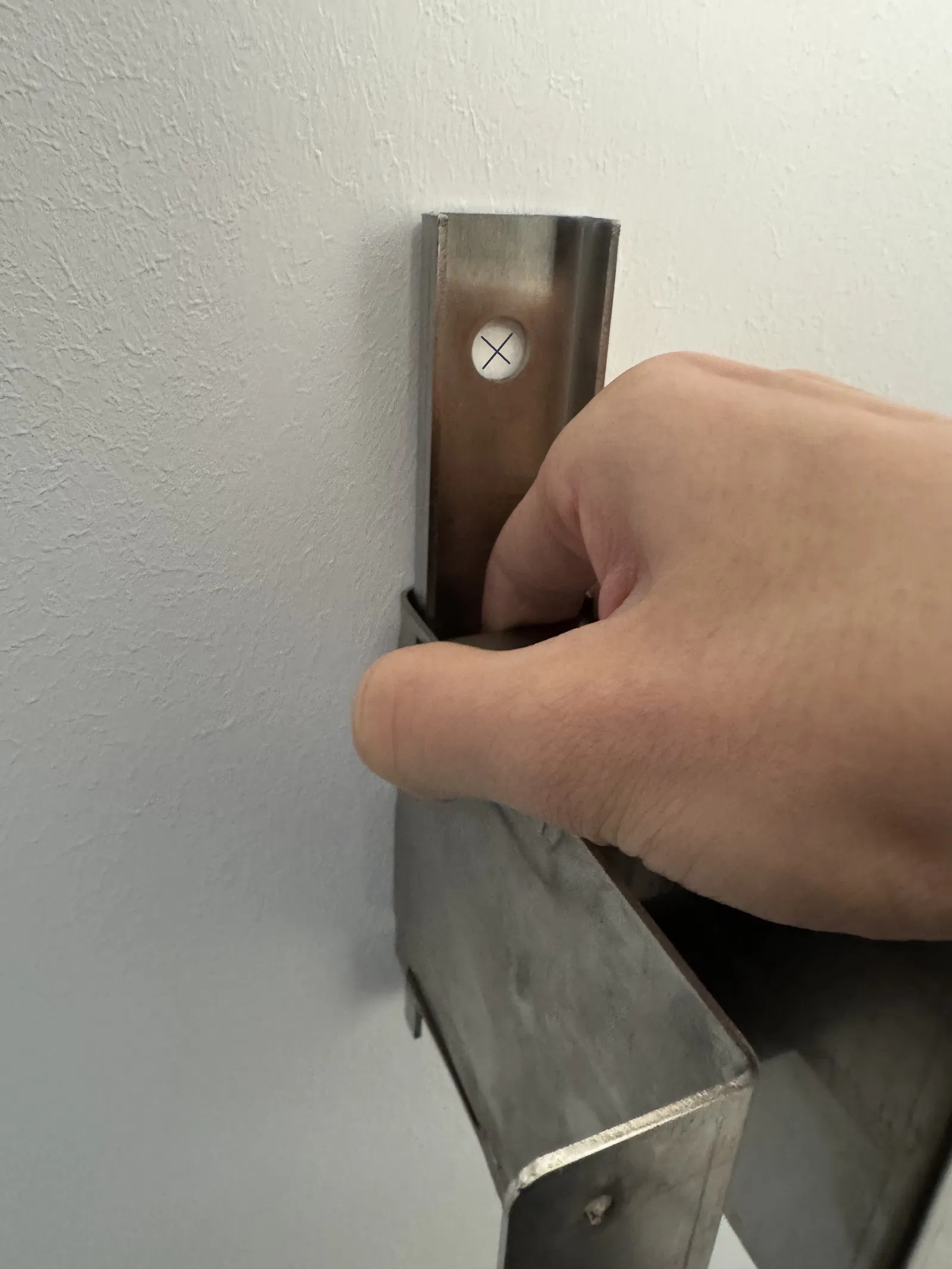

6. Löcher für Befestigungsschienen anzeichnen.

Nachdem der Automat wieder an der Wand steht bzw. die Wandhalterungen anliegen, kannst du die beiden Befestigungsschienen wie im Bild einführen. Verwende hierzu am besten eine Leiter, um an die Wandhalterungen zu gelangen. Zeichne dann auf beiden Seiten die Position für die Bohrlöcher an der Wand an.

7. Löcher in die Wand bohren.

Bohre an den beiden markierten Stellen mit einem 10-mm Stein- oder Betonbohrer Löcher in die Wand. Setze im Anschluss den Dübel in das Loch ein, bis er bündig abschließt.

8. Wandhalterung an der Wand befestigen.

Nutzte jetzt die Unterlegscheiben und die beiden M10 Sechskantschrauben, um die Wandhalterungen mit Hilfe der Befestigungsschienen an der Wand zu montieren.

Dein Automat ist nun an der Wand befestigt und kann nicht mehr umkippen oder ohne Weiteres gestohlen werden.
