Ebenen des Automaten verstellen und Lifthöhe anpassen
Was du benötigst:
- Kreuzschraubendreher
- Zange
- Fingerspitzengefühl

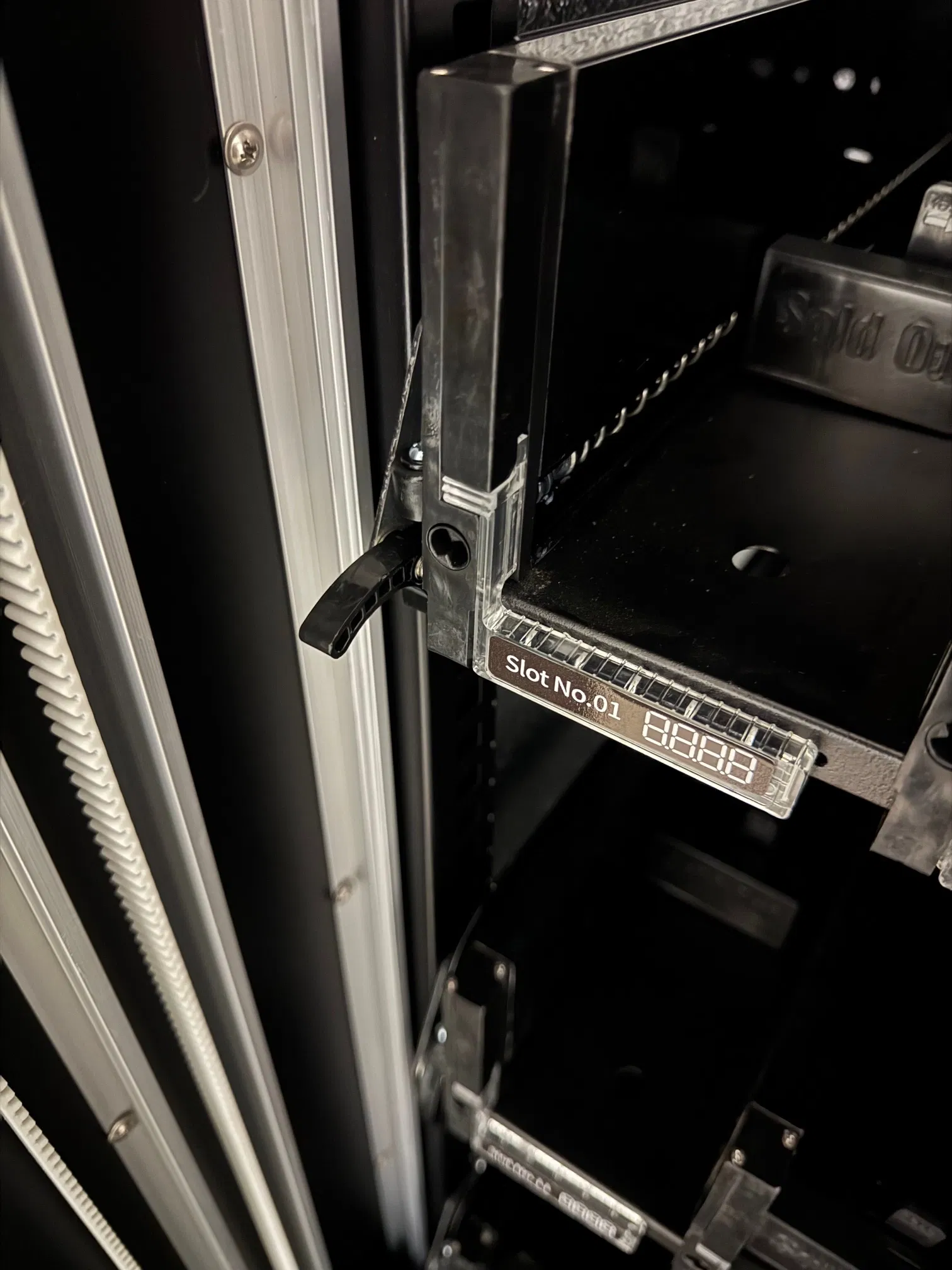

1. Schellen nach oben arretieren.
Damit du die Ebene wie eine Schublade aus dem Automaten ziehen kannst, musst du die Schellen (eine links und eine rechts) wie im Bild nach oben arretieren.
Im Anschluss kannst du die Ebene bis zum Anschlag aus dem Automaten ziehen.
Trenne den Automaten auch spätestens jetzt vom Stromnetz.

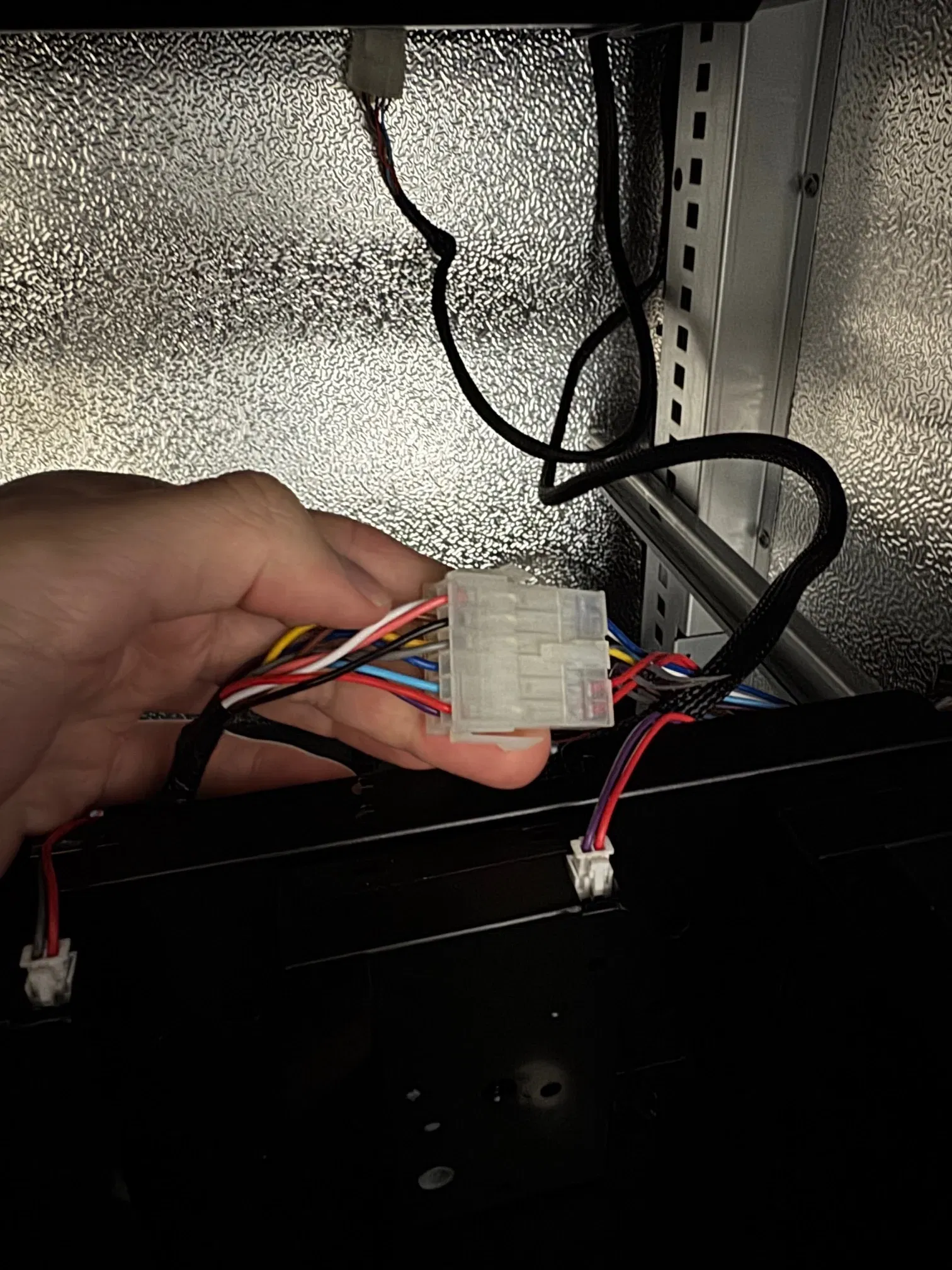

2. Kabel lösen.
Nach dem du die Ebene aus dem Automaten gezogen hast, musst du das Kabel, welches sich hinten rechts bei der Ebene befindet, abstecken. Das schwarze in Nylon gemantelte Kabel ist mit 2 Kabelbindern an der Ebene befestigt. Diese beiden Kabelbinder müssen mit einer Zange vorsichtig gelöst werden. Im Anschluss daran kannst du die Ebene durch leichtes anheben vorne komplett aus dem Automaten entnehmen.

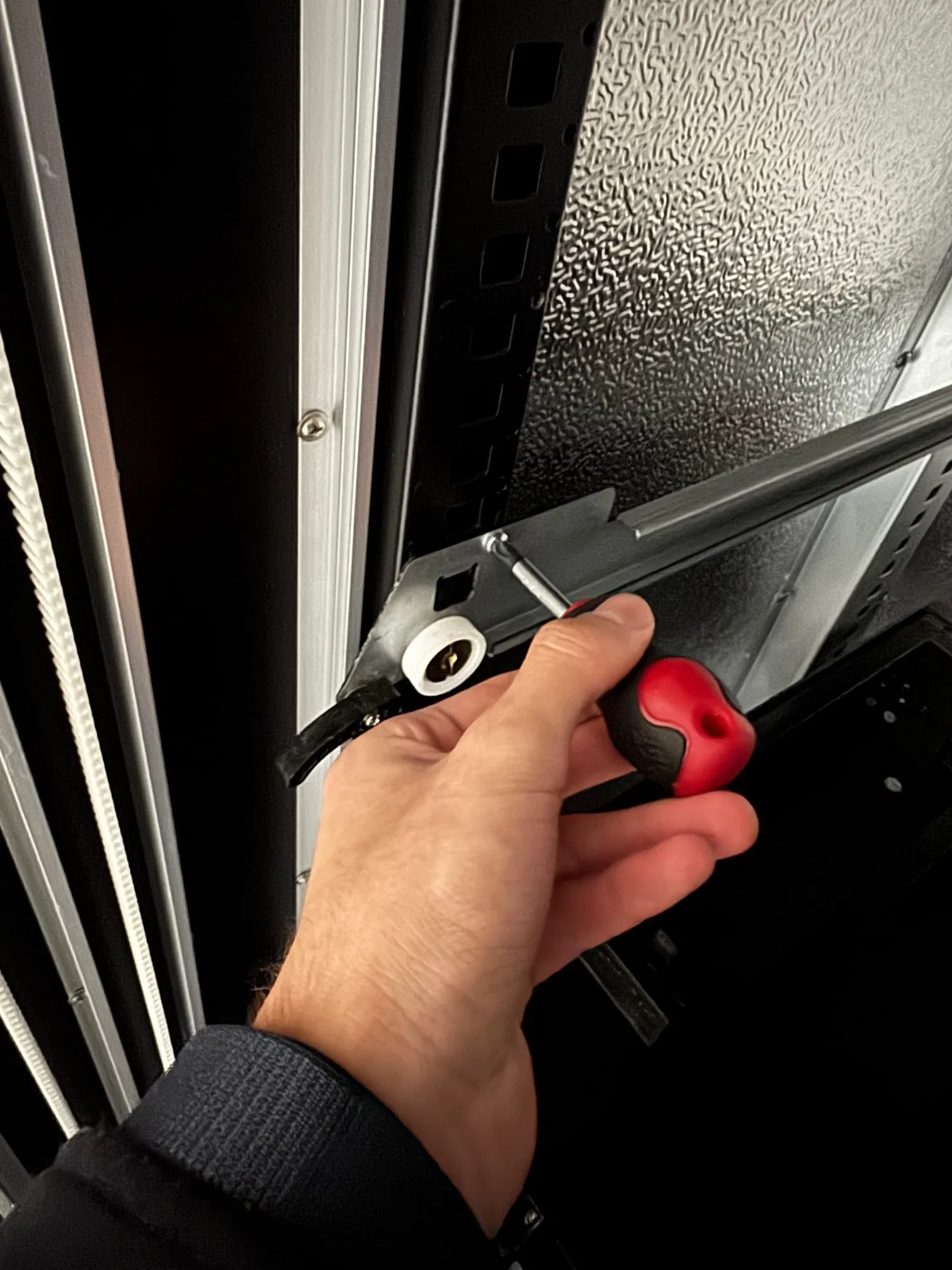

3. Schienen lösen.
Wie bei einer Schublade befindet sich rechts und links eine Schiene, die die Ebene führt. Beide Schienen sind mit jeweils einer Kreuzschraube gesichert. Drehe diese mit Hilfe eines Schraubenziehers raus.
Nun kannst du die Schienen entnehmen.

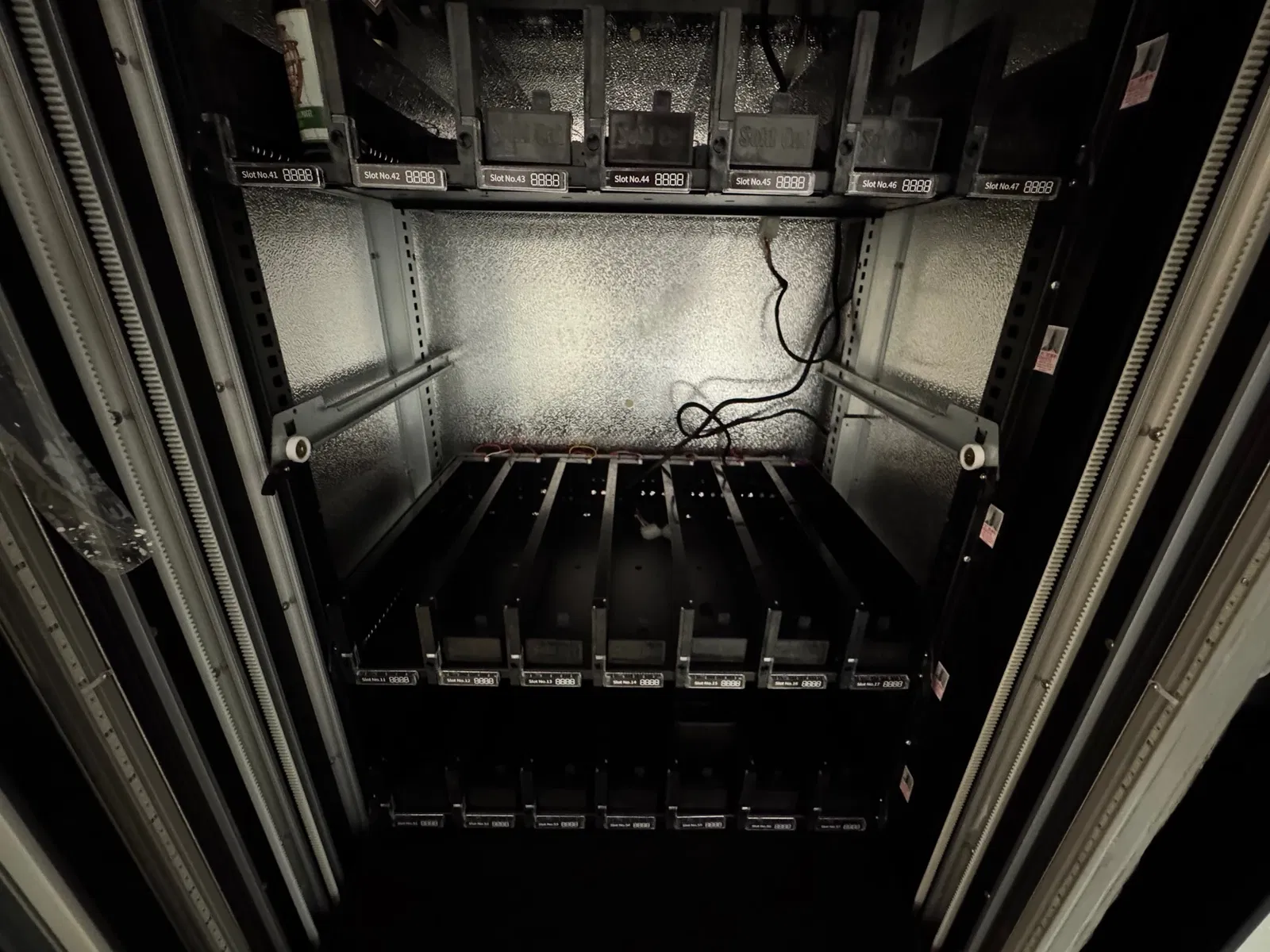

4. Schienen auf neue Höhe setzen.
Die Schienen können nun auf die neue Höhe gesetzt werden. Auf beiden Seiten befinden sich vorne und hinten vertikale Schienen mit Löchern, in die die Schienen eingesetzt werden müssen.

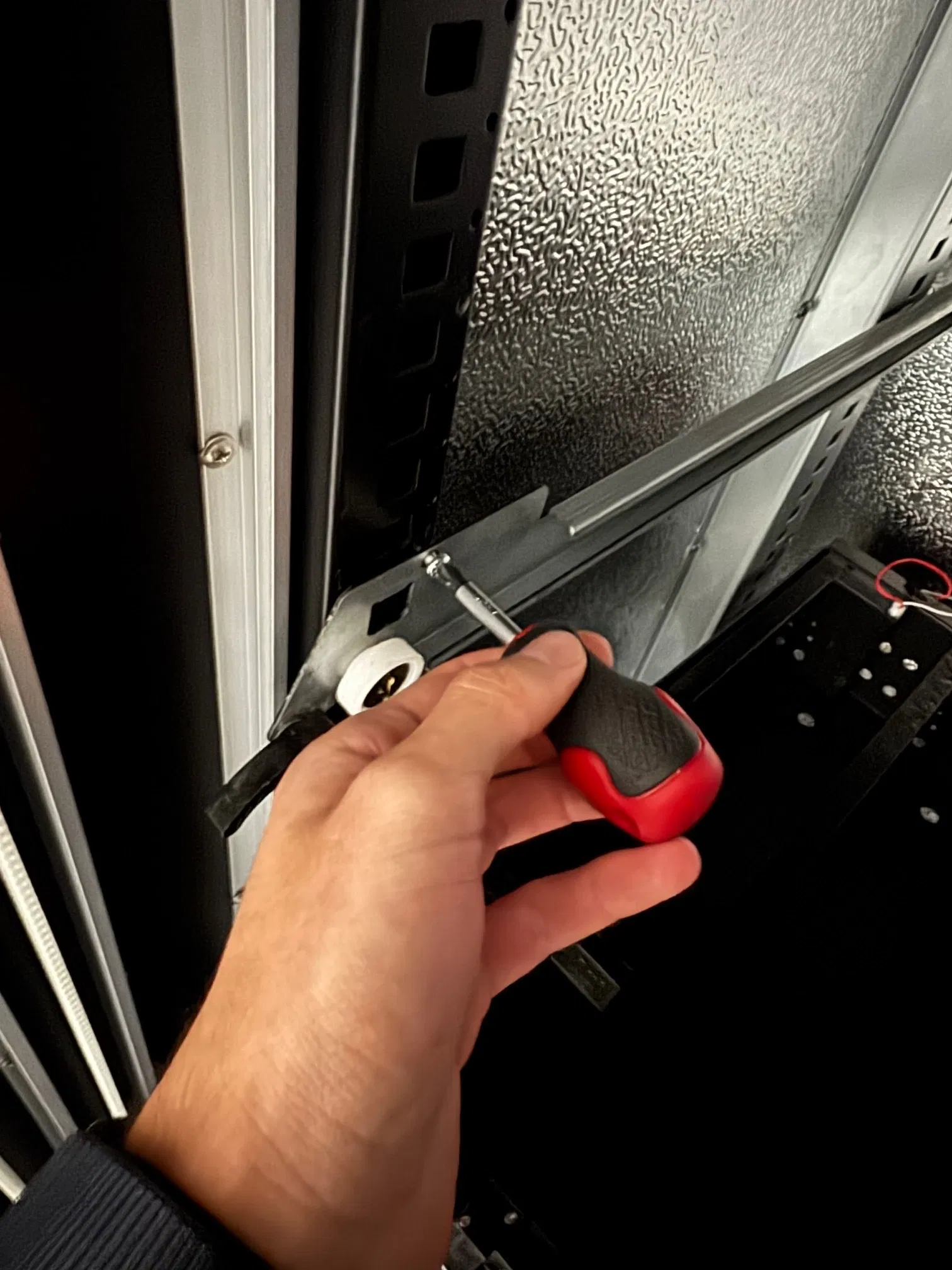

5. Schienen wieder festschrauben.
Nachdem sich beide Schienen auf der richtigen Höhe befinden (achte hierbei, dass die Ebenen parallel zueinander sind), kannst du sie wieder festschrauben.

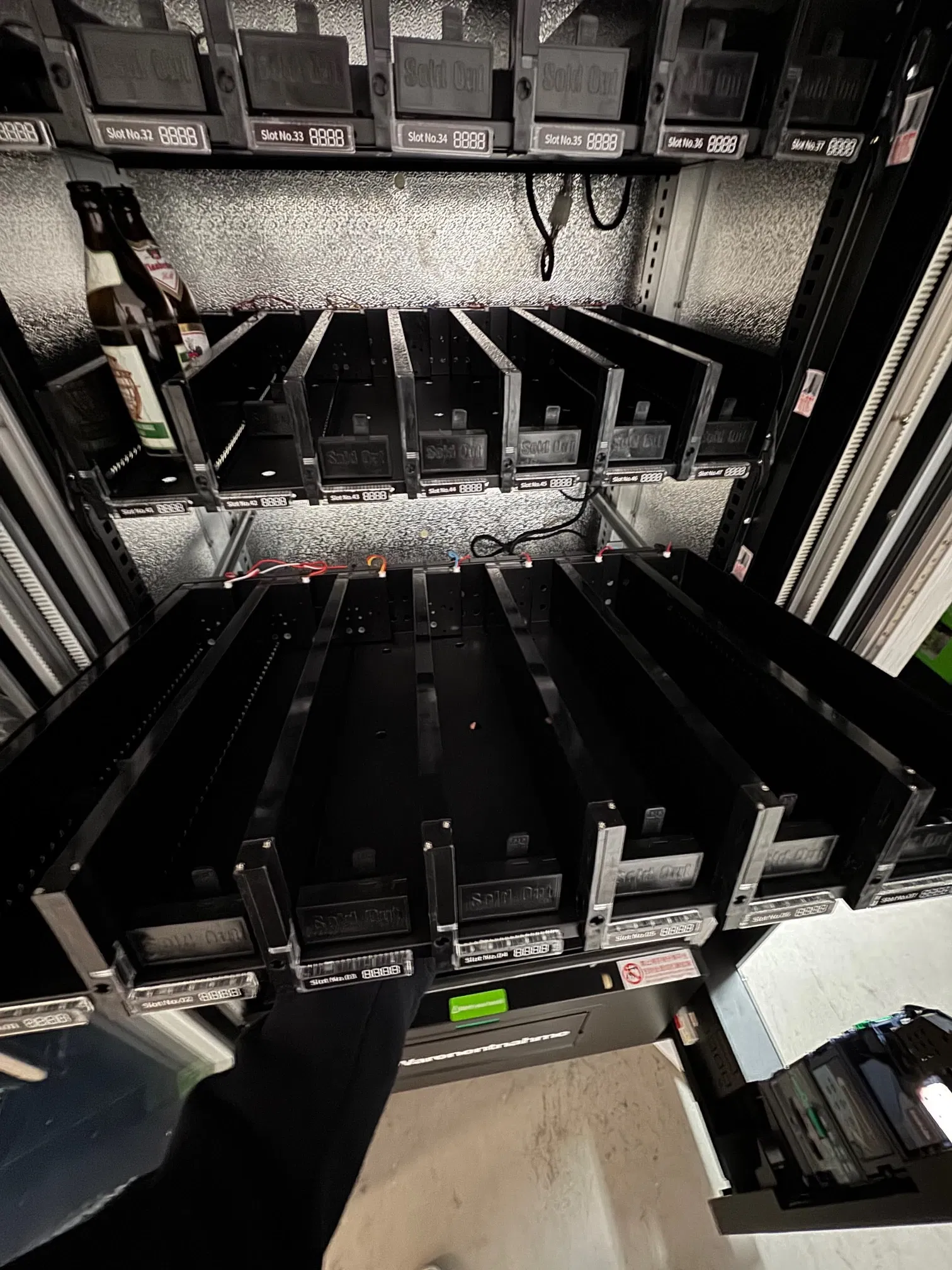

6 Ebene wieder einbauen.
Nun kannst du die Ebene wieder einbauen. Hebe sie dafür vorne wieder leicht an (wie im Bild) und schiebe sie dann vorsichtig zurück in die Schienen.

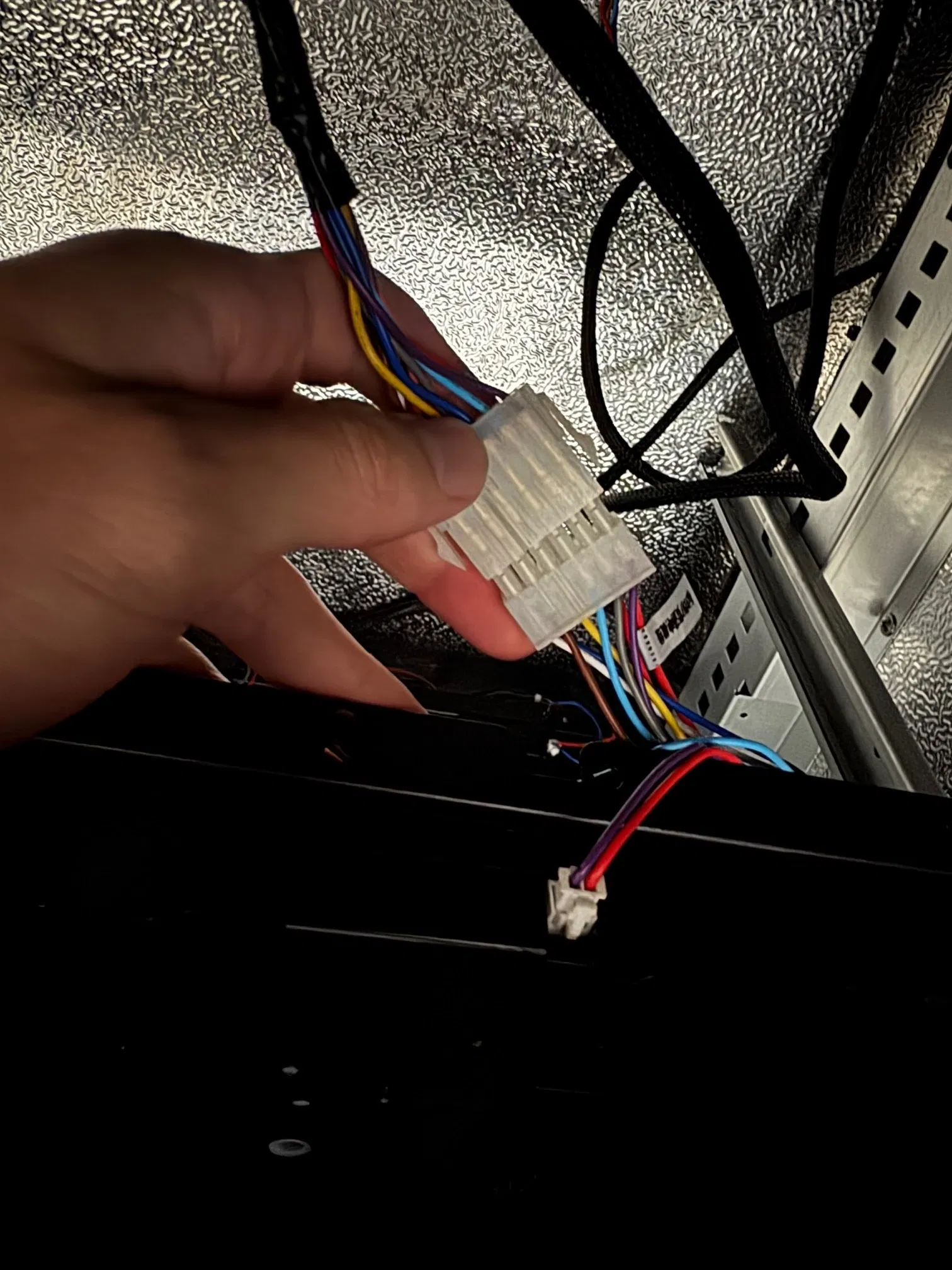

7. Kabel wieder anschließen.
Das zuvor getrennte Kabel muss jetzt wieder angeschlossen werden.
Lifthöhe anpassen.
Nachdem du die Höhe der Ebenen geändert hast, musst du für den Fall, dass dein Automat über einem Lift verfügt, den Lift neu konfigurieren. Ansonsten würde dieser immer die alten Positionen anfahren.

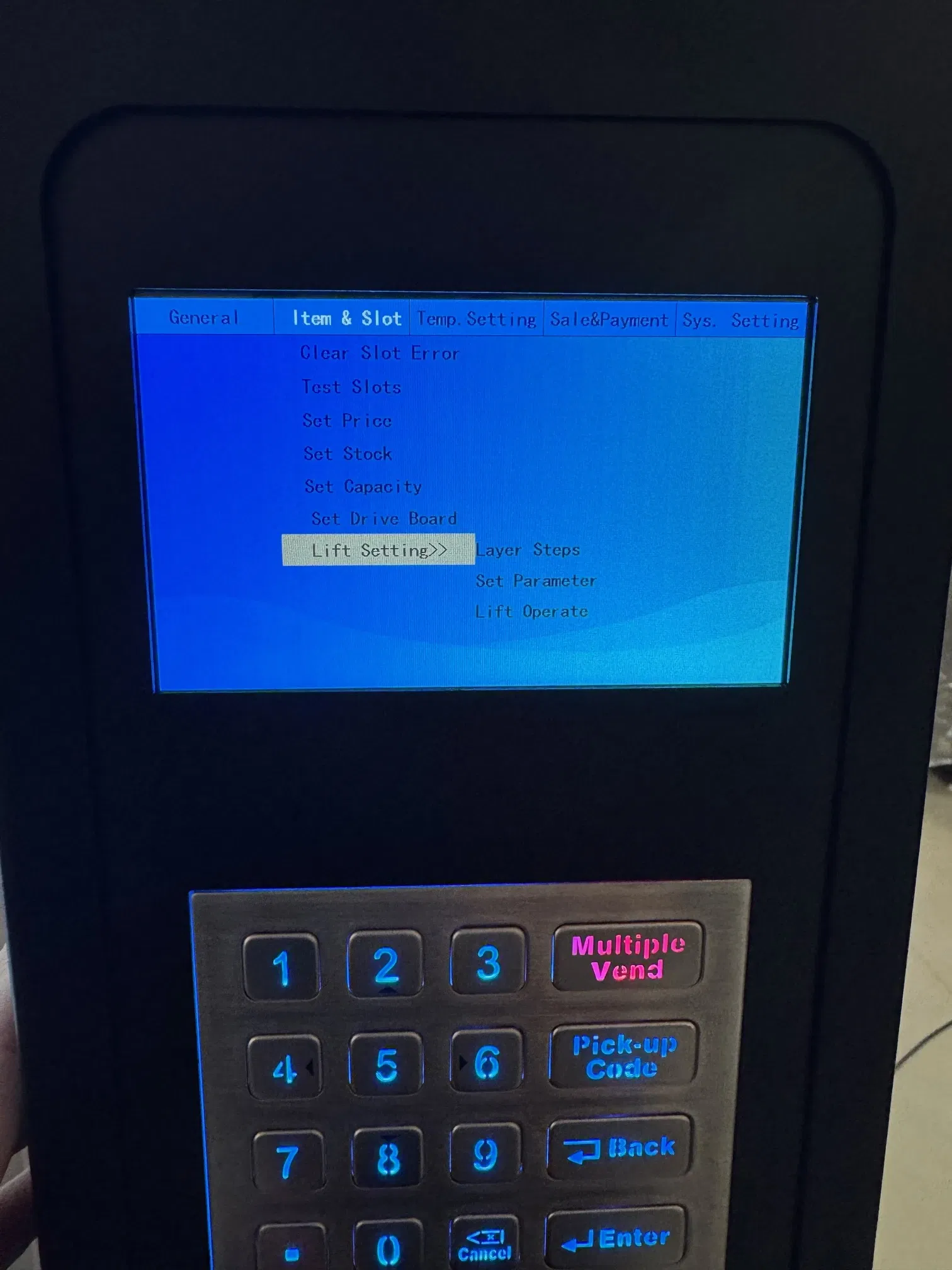

1. Navigiere zu Lift Setting.
Schließe deinen Automaten wieder ans Stromnetz an und navigiere dann zum Punkt Lift Setting.

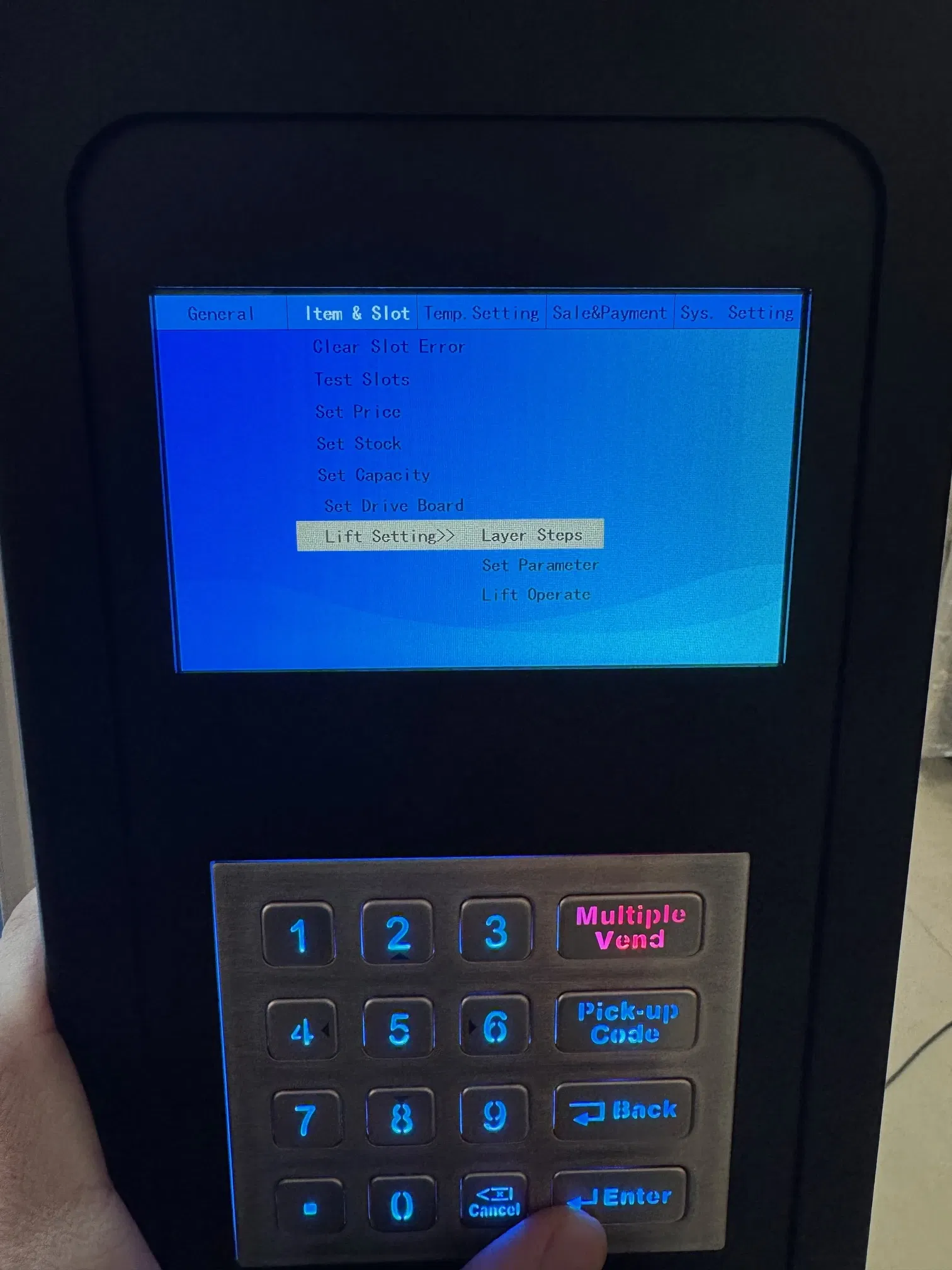

2. Layer Steps.
Klicke Enter nachdem "Lift Setting" farbig hinterlegt ist und drück dann auf die 6 um zum Punkt Layer Steps zu navigieren.

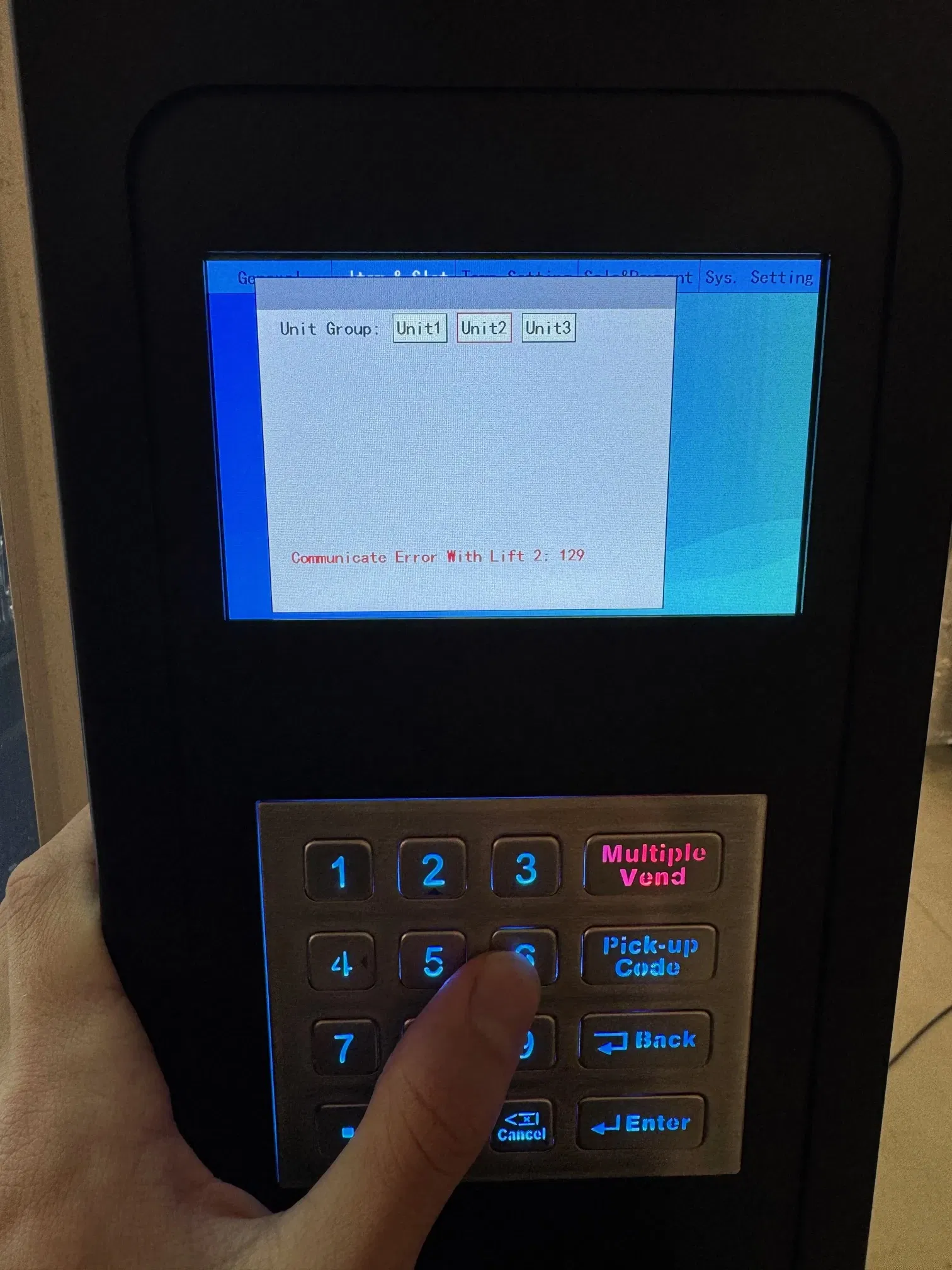

3. Navigiere zu Unit 2.

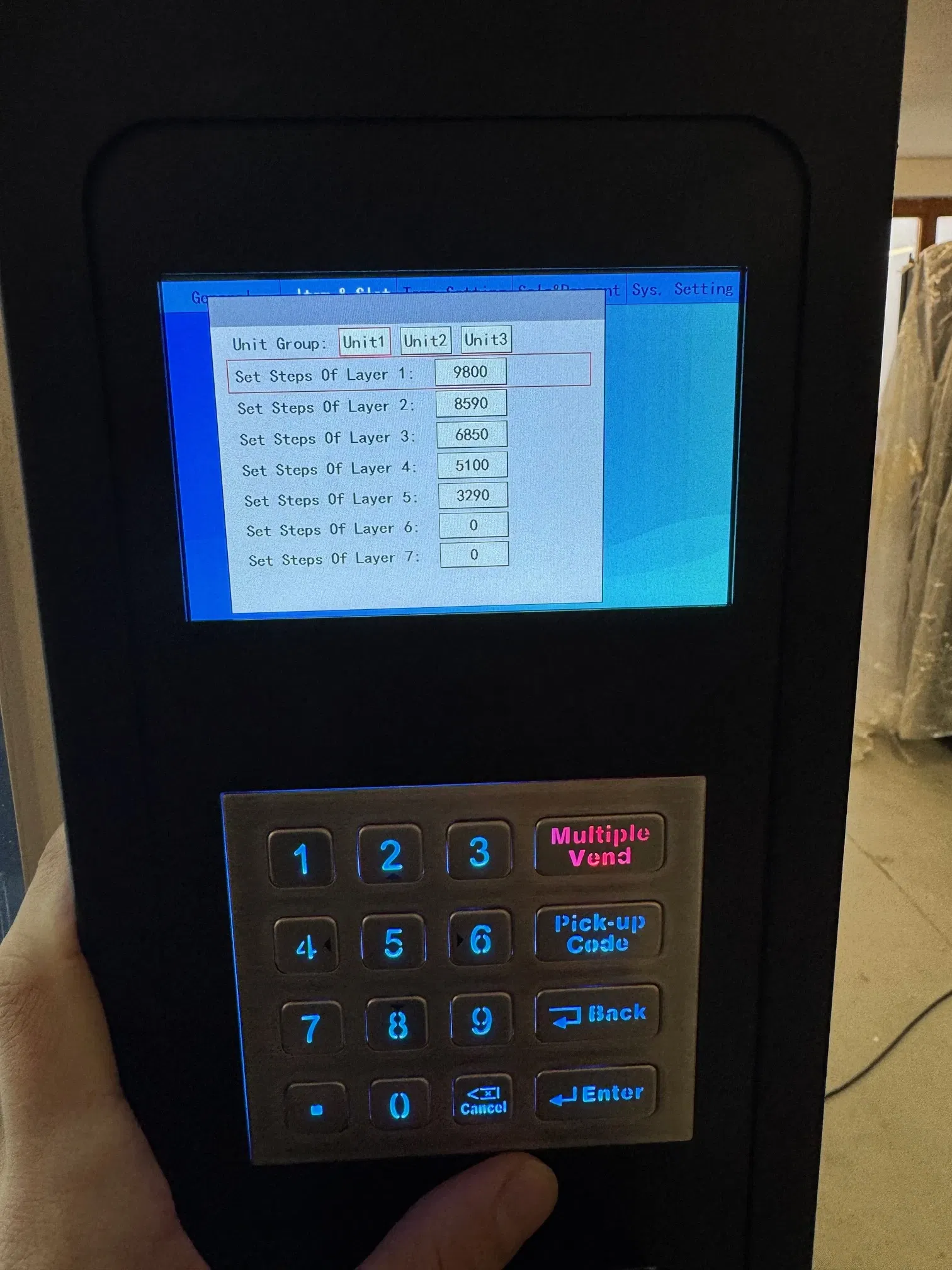

4. Navigiere zu Unit 1.
Navigiere nun wieder zu Unit 1 und klicke dann auf Enter. Nun siehst du für jede Ebene verschiedene Zahlen. Diese Zahlen geben die Position an, zu der der Lift fährt.
Nun geht es ans Tüfteln. Klicke auf Enter um den Wert zu ändern (hier im Bild den Wert für Layer 1) und tippe dann eine 4 stellige Zahl ein und bestätige mit Enter. Der Lift fährt nun zur entsprechenden Position. Sobald der Lift zur optimalen Position fährt, kannst du dich der nächsten Ebene widmen.
